功能：

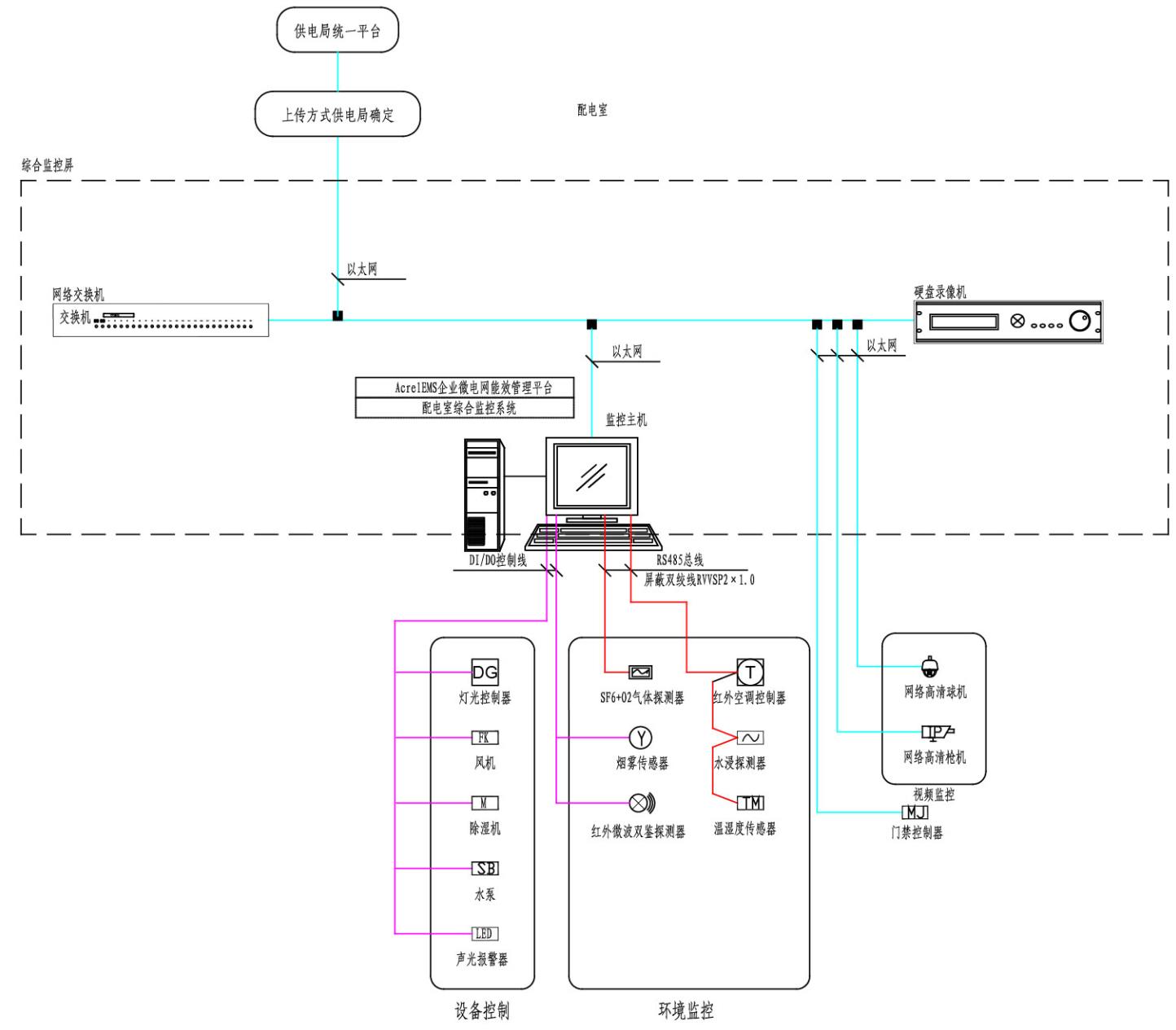

配電室綜合監控系統包括智能監控系統屏、通訊管理機、UPS電源、視頻監控子系統（云臺球機、槍機）、環境監測子系統（溫度、濕度、水浸、煙感）、控制子系統（燈光、空調、除濕機、風機、水泵）、門禁監控子系統（讀卡器、開門按鈕、磁力鎖）、安防監控子系統（雙鑒檢測器）。
應用場所：
適用于35kV及以下新建或改擴建的變電所、配電室、機房、箱變等用戶端供配電自動化系統工程設計、施工和運行維護。

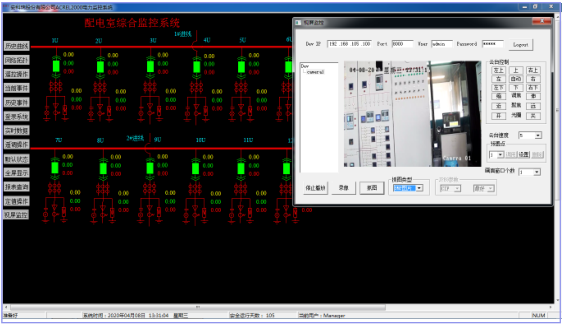

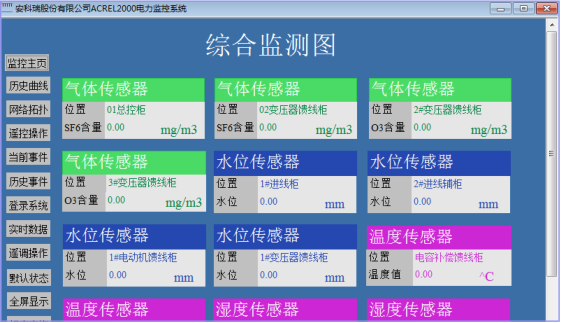

實時監測
能夠顯示配電室設備的運行狀態，實時監測配電室環境參數信息，實時顯示有關故障、告警等信息。
數據查詢
在人機界面中，可以直接查看配電室中各個設備的運行數據。

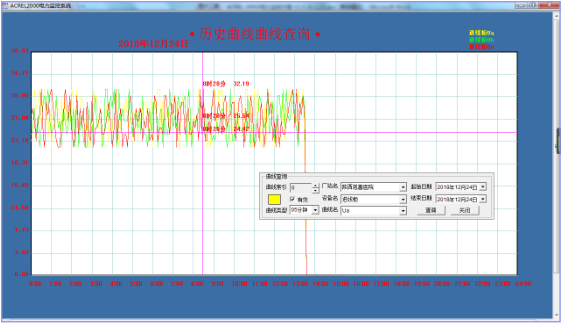

曲線查詢
可以直接查看各電參量曲線。

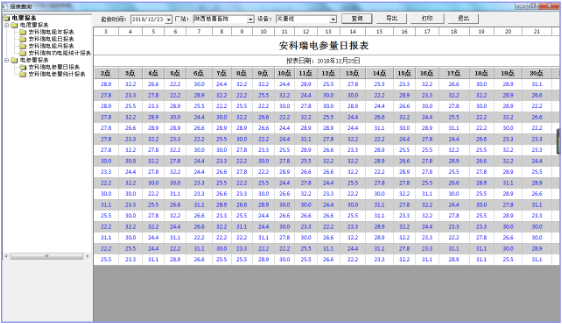

運行報表
查詢配電室內設備的運行數據報表。

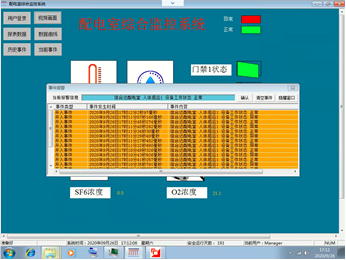

實時告警
具有實時告警功能，系統能夠?qū)ε潆娛覝囟取穸取⒂泻怏w、設備故障或通信故障等事件發出告警。

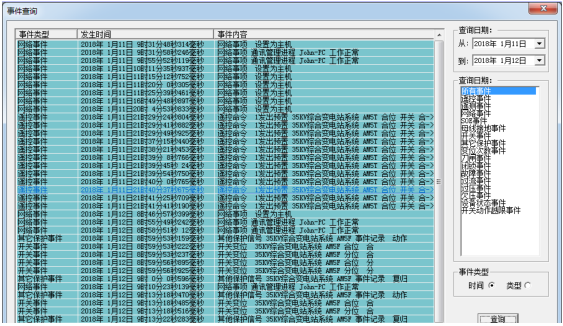

歷史事件查詢
能夠?qū)Ξa(chǎn)生的所有事件記錄進行存儲和管理，方便用戶對系統事件和進行歷史追溯、查詢統計、事故分析。

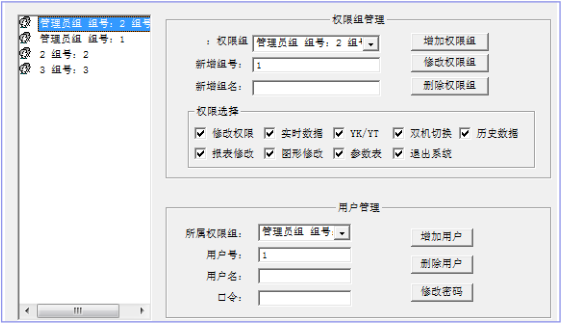

用戶權限管理
設置了用戶權限管理功能，可以定義不同級別用戶的登錄名、密碼及操作權限。

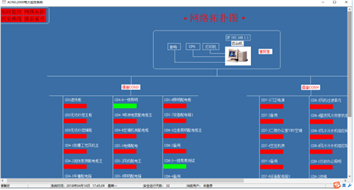

網絡拓撲圖
支持實時監視并診斷各設備的通訊狀態，能夠完整的顯示整個系統網絡結構。

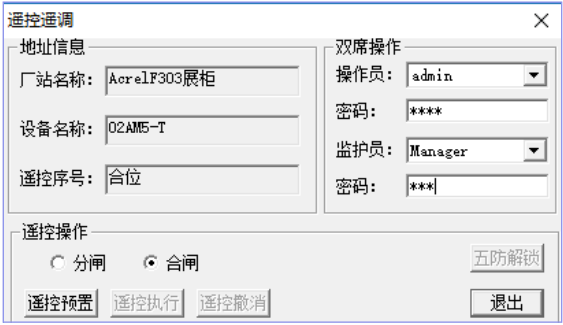

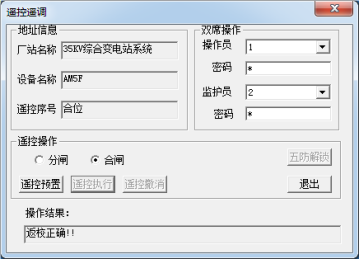

遙控功能
可以對整個配電系統范圍內的設備進行遠程遙控操作。
| 名稱 |
安裝方式 |
規格 |
備注 |
| 智能監控系統 |
璧掛式安裝/立柜式安裝 |
Acrel-200E/B和Acrel-200E/G |
|
| 監控主機 |
置于智能監控系統屏中 |
12.1”TFT屏：分辨率1024x768 |
|
| 水浸傳感器 |
電纜溝進出線處及電房進口墻壁上安裝 |
DC 24V(12V~36V) |
|
| 水泵控制器接點 |
集水井中安裝 |
結合水泵設備選擇負載接觸器 |
|
| 溫濕度傳感器 |
在配電柜運行區正對面或背面?zhèn)冗M行安裝 |
DC 24V(9V~35V) |
安裝高度距離地面1.2~1.4米處 |
| 除濕機 |
結合現場定 |
結合現場情況選擇功率 |
|
| 煙霧傳感器 |
電房頂部吸頂安裝 |
DC 24V(9V~35V) |
每排配電柜運行設備上部署1~3個 |
| 氣體滅火控制盤 |
結合現場定 |
結合現場情況選擇 |
|
| SF6、氧氣雙氣體采集器 |
安裝在配電房墻壁上，距離地面高度10~30cm處 |
DC 24V;152mm×150mm×40mm |
每25~40m，配置1只〈選裝) |
| 雙鑒探測器 |
安裝于門內側的墻壁上 |
具有紅外、微波功能 |
距離地面高度2米左右 |
| 云臺球機 |
部署在配電柜前、后的墻璧或配電房屋頂處 |
130萬像素，具紅外夜視功能 |
安裝高度為2.5~3米 |
| 網絡攝像機(槍機或球機) |
正對門口的屋頂或墻體處 |
130萬像素，具紅外夜視功能 |
安裝高度為2.5~3米 |
| 風機 |
結合現場情況布置 |
結合現場情況選擇 |
|
| LED報警顯示屏 |
安裝在配電房門口上方，距離門框高度5~10cm處 |
結合現場情況選擇 |
(選裝) |
| 門禁控制器 |
置于監控系統屏內，可獨立壁掛 |
DC12V；273mm×228mm×65mm |
|
| 開門按鈕 |
安裝于門內距離地面1.2~1.4米處 |
標志86外殼8om×86mm×25mm |
|
| 電磁鎖 |
安裝于門框中間位置 |
DC12V；280KG磁力鏡 |
|
| 讀卡器 |
安裝于門內距離地面1.2~1.4米處 |
結合現場情況選擇 |
|
| 綜合監控主機 |
置于監控系統屏內 |
4T硬盤，8口 |
|
| UPS電源 |
置于智能監控系統屏內，蓄電池靠屏柜底部安裝放置 |
5KVM/1H，5000mAH及以上 |
UPS電源安裝的高度在1米處左右 |
| 智能監控系統屏 |
宜采用標準電力屏柜，落地安裝 |
2260*800*60OMM |
內置智能環控主機、門禁控制器及網絡設備 |
| 電纜及附件 |
/ |
/ |
|
| 電源電纜 |
結合現場情況布置 |
RVV3*2.5 |
|
| 通訊電纜 |
結合現場情況布置 |
RVVP4*0.75 |
|
