可集中監控與管理,能夠采集各場站的運行數據,上傳監控系統供運營人員參考。
遠程調度與控制,支持遠程對各新能源場站的關鍵設備進行操作控制,如啟動/停止風機、調節光伏逆變器的輸出功率等。
4路以太網接口,16路RS485串口。
支持Mod Bus-RTU,Mod Bus-TCP協議、IEC60870-5-101協議,IEC60870-5-104協議。

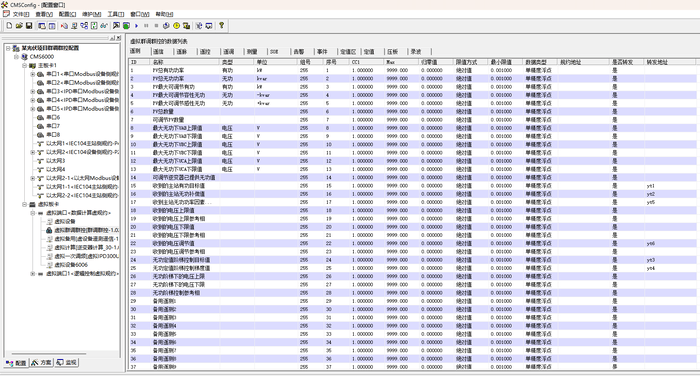

支持圖形化界面的邏輯編程,可同時調節200個左右的逆變器群組。




| 項目 | 參數 |
| 裝置電源 | 直流220V、110V、48V,交流 220V |
| 裝置功耗 | 靜態功耗 7W |
| RS485回路數量 | 16路 |
| 網口回路數量 | 4路 |
| 通訊規約 | lMod Bus-RTU,Mod Bus-TCP、IEC60870-5-101、IEC60870-5-104等 |
| 調度端通信 | 上送場站遙測遙信信息 |
| 接收調度端遙控及遙調指令 | |
| 逆變器采集/控制 | 采集逆變器實時遙測數據 |
| 采集逆變器實時遙信數據 | |
| 控制逆變器的實時出力 | |
| 并網點采集 | 并網點遙測數據實時采集 |
| 并網點遙信數據實時采集 | |
| 并網點開關遙控 | |
| 恒定有功調節 | 接收調度實時指令,實時分配 |
| 5秒內調節逆變器有功輸出 | |
| 調節結果實時反饋 | |
| 恒定無功調節 | 接收調度實時指令,實時分配 |
| 5秒內調節逆變器無功輸出 | |
| 調節結果實時反饋 | |
| 恒定功率因素調節 | 接收調度實時指令,實時分配 |
| 5秒內調節逆變器功率因素 | |
| 調節結果實時反饋 | |
| 恒定電壓調節 | 接收調度實時指令,實時分配 |
| 5秒內調節逆變器無功輸出因素 | |
| 調節結果實時反饋 | |
| 無功下垂調節 | 接收調度實時指令,實時分配 |
| (階梯調節) | 自動計算調節輪次及調節數值 |
| 5秒內調節逆變器無功輸出 | |
| 調節結果實時反饋 |

| 命名 | 類型 | 尺寸 | 時間 |
| 說明書 | 說明書 | 1.1MB | 2025.10.22 |
