產品適用于不帶電的TN、TT、IT系統的絕緣監測，監測相線或者繞組對地的絕緣情況；產品采用標準35mm導軌安裝，插拔端子，方便安裝和拆卸；產品具有液晶顯示，人機界面友好，LED指示燈顯示儀表狀態；產品具有兩段式報警功能，可以設置預警和報警值；產品具有RS485接口，采用Modbus-RTU協議；產品具有故障記錄的功能，可以查看歷史故障記錄。

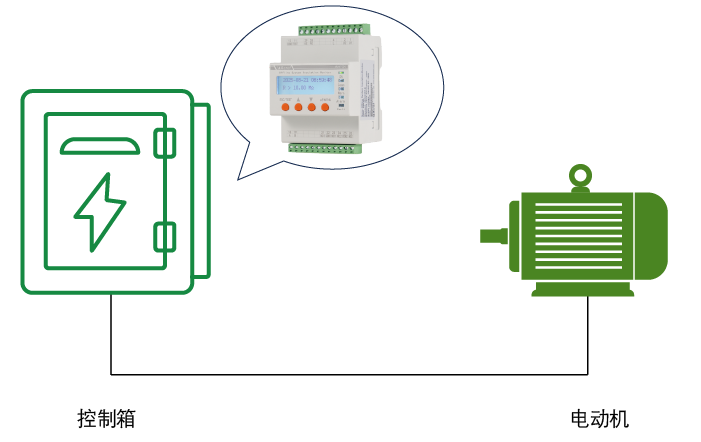

AIM-OL離線系統絕緣監測儀，采用直流注入法，可以用于不帶電的負載例如水泵，驅動電機、應急風機，電動機，備用電源發電機等裝置的絕緣監測。儀表具有絕緣故障預警、報警，斷線監測，事件記錄，遠程通訊等功能。產品還可以用于TN、TT、IT等低壓系統的變壓器，電纜，電氣設備對地絕緣監測。
AIM-OL離線系統絕緣監測儀適用于石油化工、油庫、礦井、鋼廠等其他行業的各種新建及智能化改造項目。
| 項目 | 技術指標 | |
| 輔助電源 | AC 85~265V，50/60Hz；DC 120~300V | |
| 功耗 | < 10VA | |
| 適用范圍 | 690V以下低壓配電系統 | |
| 適用系統 | 不帶電的TN、TT、IT系統 | |
| 絕緣監測 | 測量范圍 | 10kΩ~20MΩ |
| 測量精度 | 10kΩ~100kΩ，±2k或5%；100kΩ~20MΩ，3% | |
| 報警范圍Rn | 100kΩ~10MΩ | |
| 預警范圍 | Rn~10MΩ | |
| 響應時間 | <4s | |
| 測量參數 | 測量電壓 | DC 24V |
| 測量電流 | <200μA | |
| 內部阻抗 | ≥120kΩ | |
| 開關輸入 | 遠程自檢功能端子，內置3.3V電源 | |
| 繼電器輸出 | 2路，報警、預警，常開常閉轉換觸點 | |
| 觸點容量 | AC250V 3A；DC30V 3A | |
| 故障記錄 | 20條記錄（故障類型、故障時間） | |
| 報警方式 | LCD顯示，LED指示燈，DO輸出 | |
| 通訊參數 | RS485接口，Modbus-RTU協議 | |
| 額定沖擊電壓/污染等級 | 5kV/II | |
| EMC電磁兼容/電磁輻射 | 符合IEC61326-2-4 | |
| IP防護等級/產品重量 | IP40/242g | |
| 安裝使用環境 | 工作溫度 | -15 ~+55℃ |
| 存儲溫度 | -25~+70℃ | |
| 相對濕度 | <95%，不結露 | |
| 海拔高度 | ≤2000m | |
