產品適用于兩路DC 100~1000V直流不接地系統的絕緣監測產品采用標準35mm導軌安裝，插拔端子，方便安裝和拆卸；產品具有LED指示燈，可以顯示儀表狀態；產品具有兩段式報警功能，可以設定預警值和報警值產品具有RS485接口，采用Modbus-RTU協議
AIM-D100-CAD雙路直流絕緣監測儀具有絕緣電阻監測功能，當絕緣電阻低于設定的閾值，儀表會預警和報警，產品具有電壓監測的功能，當電壓超過或者低于設定的閾值，儀表會發出過壓或者欠壓報警信號。
AIM-D100-CAD雙路直流絕緣監測儀可以應用在100~1000V的直流不接地系統中，用于在線監測兩路系統正負極對地絕緣電阻，當絕緣電阻低于設定值時，發出預警或報警信號。儀表同時可以監測兩路正負極對地電壓，系統電壓，當電壓超過或者低于設定值時，發出報警信號。
產品基于不平衡橋原理，避免了平衡橋在正負極同時存在接地故障時無法檢測絕緣電阻的問題。

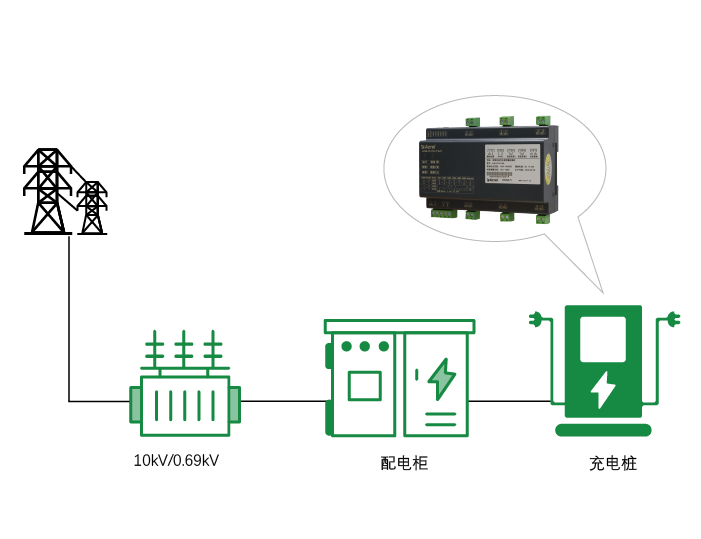

產品可以應用在發電廠家、變電站的直流屏、電動汽車充電裝置、UPS供電系統、光伏直流系統、儲能系統及其它直流電網等直流系統。
| 項目 | 技術指標 | |
| 輔助電源 | DC 12~36V | |
| 功耗 | ≤6W | |
| 電壓監測 | 電壓范圍 | DC 100~1000V |
| 測量精度 | 0.5級 | |
| 絕緣監測 | 絕緣電阻范圍 | 1kΩ~10MΩ |
| 預警報警范圍 | 10kΩ~10MΩ | |
| 測量精度 | 1~10kΩ：±1k；10k~500k：≤3% | |
| 系統泄漏電容 | ≤5μF | |
| 絕緣監測時間 | 500ms/次；1000ms/次 | |
| 報警方式 | LED指示燈 | |
| 通訊方式 | RS485通訊，Modbus-RTU協議 | |

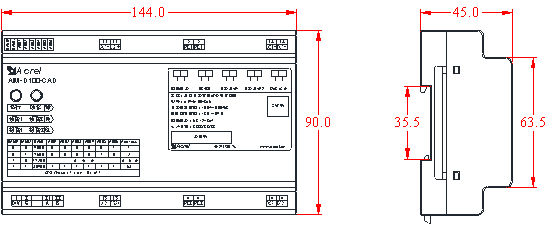

| 安裝方式 | 導軌安裝，兼容壁掛安裝 | |
| 防護等級 | IP30 | |
| 環境參數 | 工作溫度 | -20~+60℃ |
| 存儲溫度 | -25~+75℃ | |
| 相對濕度 | <95%，不結露 | |
| 海拔高度 | <2000m | |
