高精度測量有功電能0.5s級（C級）
豐富的通訊協議Modbus-RTU，Modbus-TCP，Profibus-DP
功能可擴展開關量、模擬量
| 技術參數 | 指標 | |
| 輸入 | 網絡 | 三相三線、三相四線； |
| 頻率 | 45～65Hz； | |
| 電壓 | 額定值：AC 57.7V/100V(100V)、220V/380V(400V)、380V/660V(660V)（僅ACR320ELH,ACR330ELH滿足） | |
| 過負荷：1.2 倍額定值（連續）；2 倍額定值/1 秒； | ||
| 功耗：＜ 0.5VA（每路）； | ||
| 電流 | 額定值：AC 1A、5A； | |
| 過負荷：1.2 倍額定值（連續）；10倍額定值/1 秒; | ||
| 功耗：＜ 0.5VA（每路）； | ||
| 輸出 | 電能 | 輸出方式：集電極開路的光耦脈沖； |
| 脈沖常數：4000imp/kWh(5A)、8000imp/kWh(1A)，（諧波表） | ||
| 脈沖常數: 10000、40000、160000imp/kWh等可調，（非諧波表） | ||
| 詳見接線圖； | ||
| 通訊 | RS485接口、Modbus-RTU協議；Profibus協議；DLT645規約 | |
| 開關量輸入 | 干接點輸入，內置電源; | |
| 開關量輸出 | 輸出方式：繼電器常開觸點輸出； | |
| 觸點容量：AC 250V/3A DC 30V/3A | ||
| 測量精度 | 頻率0.05Hz、電壓電流0.2級、無功電能1級、其它0.5級； | |
| 2～42次諧波精度：1%，43～63次諧波精度：2% | ||
| 電源 | AC/DC 85～265V；功耗≤10VA | |
| 安全性 | 常規 | 工頻耐壓： 電源//開關量輸出//電流輸入//電壓輸入和變送//通訊//脈沖輸出//開關量輸入之間AC2kV 1min； |
| 電源、開關量輸出、電流輸入、電壓輸入兩兩之間AC2kV 1min； | ||
| 變送、通訊、脈沖輸出、開關量輸入兩兩之間AC1kV 1min； | ||
| 絕緣電阻：輸入、輸出端對機殼>100MΩ | ||
| ACR220EG ACR320EG |
工頻耐壓： 電源//開關量輸出//電流輸入//電壓輸入和變送//通訊//脈沖輸出//開關量輸入之間AC 4kV 1min； | |
| 電源、開關量輸出、電流輸入、電壓輸入兩兩之間AC 4kV 1min； | ||
| 變送、通訊、脈沖輸出、開關量輸入兩兩之間AC2kV 1min； | ||
| 絕緣電阻：輸入、輸出端對機殼>100MΩ | ||
| 環境 | 常規 | 工作溫度：-10℃～+55℃；儲存溫度：-20℃～+70℃ |
| 相對濕度：5%～95% 不結露；海拔高度：≤2500m | ||
| ACR220EG ACR320EG |
工作溫度：-40℃～+55℃；儲存溫度：-50℃～+70℃ | |
| 相對濕度：5%～95% 不結露；海拔高度：≤5000m | ||

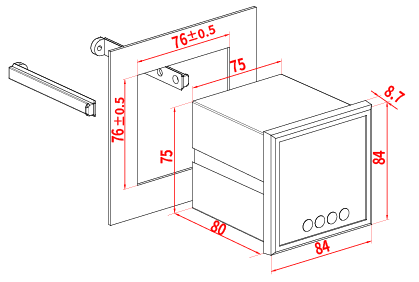

ACR120系列

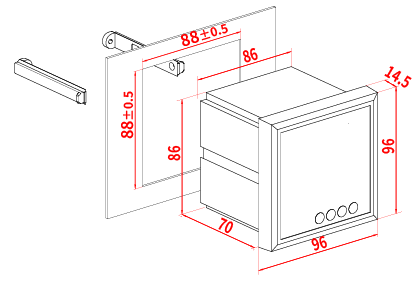

ACR220、230系列

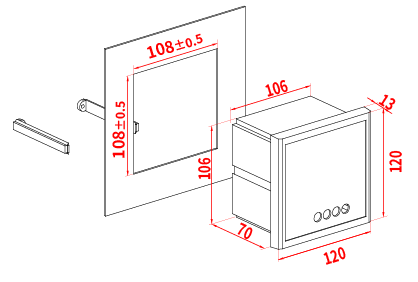

ACR320、330系列
| 命名 | 類型 | 尺寸 | 時間 |
| 085 ACR系列諧波儀表安裝說明書 | 說明書 | 3.3MB | 2025.9.15 |
| 102 ACR系列網絡多功能電力儀表安裝使用說明書 | 說明書 | 2.6MB | 2025.9.22 |
| 選型及報價 | 樣冊 | 717KB | 2025.8 |
| CE | 報告 | 247KB | 2022.12.12 |
