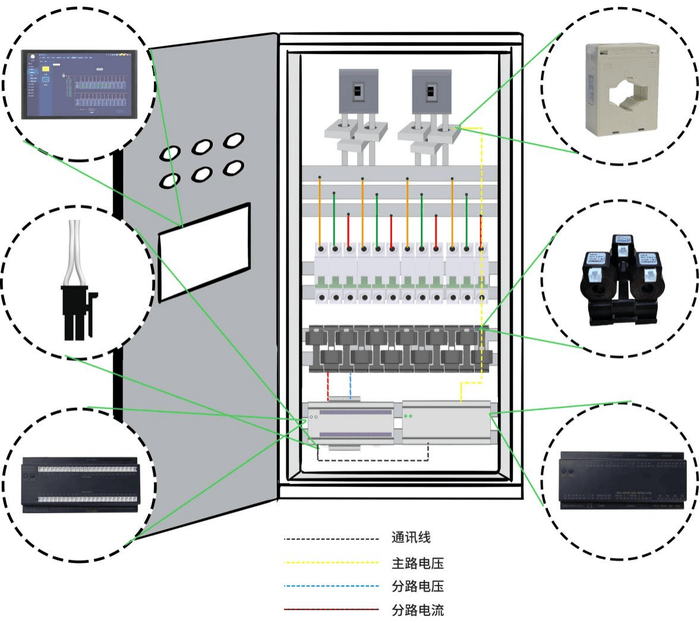

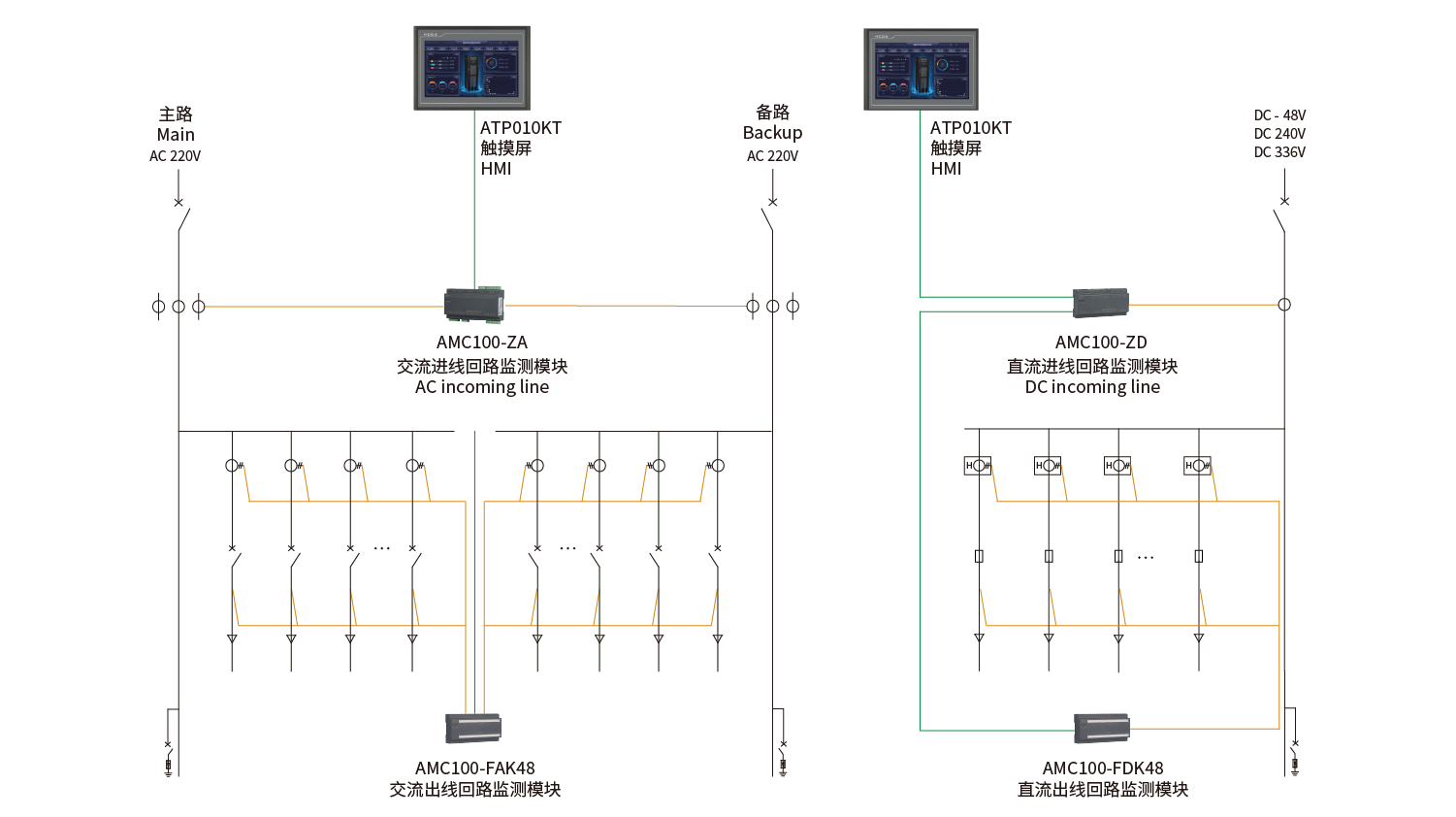

高效集成，節約成本單個出線模塊即可監測多達48路單相回路，通過模塊級聯擴展，一套系統可支持4路進線和192路出線回路監測。模塊與模塊、模塊與互感器之間采用線束插拔連接，安裝便捷。
安全可靠，多重保障主模塊具備主備路任意一路電壓輸入即可工作的“雙保險”功能。出線模塊支持按相分組間隔接線，從物理層面有效避免相間短路
功能豐富，精準監控具備實時監測、越限報警、事件記錄、操作記錄、虛擬電表、報警分級等功能。
靈活配置，適應性強電流互感器多樣化，支持底部螺絲固定、導軌安裝和免一次線穿孔。單模塊支持用戶自設定采集模式，支持切換采集單雙段母線
| 儀表型號 | AMC100-ZA（-P24） | |
| 測量參數 | 電壓、電流、頻率、有功功率、無功功率、功率因數、有功電能、無功電能、零地電壓、漏電流和零序電流、總諧波含量（THD）、2-63 次諧波、電流電壓不平衡度、環境溫濕度 | |
| 母線電壓 | 額定 | 220VAC |
| 測量范圍 | ±20% | |
| 過載 | 瞬時電壓 2 倍/秒 | |
| 電流進線回路 | 額定 | 二次 5A |
| 范圍 | 0～6A | |
| 過載 | 持續 1.2 倍、瞬時 10 倍/秒 | |
| 溫濕度 | 溫度范圍 | -40℃～+99℃ |
| 濕度范圍 | 20%～90% | |
| 輸入頻率 | 交流45～65Hz | |
| 測量精度 | 進線 | 電壓/電流 0.2 級，有功功率/電能 0.5 級，無功功率/電能 1 級 |
| 溫度 | ±1℃ | |
| 濕度 | ±5% | |
| 輔助電源 | AMC100-ZA：信號取電（≤15W） | |
| AMC100-ZA-P24：DC 12-24V獨立電源供電 | ||
| 環境 | 溫度 | 工作：-15℃～55℃ 貯存：-25℃～70℃ |
| 濕度 | 相對濕度≤93% | |
| 海拔 | ≤2500m | |
| 開關量輸出 | 4 路 3A 250VAC/3A 30VDC | |
| 開關量輸入 | 8 路干節點 | |
| 通訊 | 1路隔離RS485/Modbus-RTU到后臺系統 | |
| 1路RS485/Modbus-RTU到觸摸屏 | ||
| 1路RS485/Modbus-RTU連接下行模塊 | ||
| 可選1路以太網通訊功能 | ||
| 安裝方式 | DIN35mm 導軌或底板式安裝 | |
| 防護等級 | IP20 | |
| 安全性 | 絕緣 | 所有端子與外殼導電件之間的絕緣電阻不低于 100MΩ |
| 電磁兼容性 | 抗靜電干擾 | 4 級 |
| 抗電快速瞬變脈沖群 | 3 級 | |
| 抗浪涌干擾 | 4 級 | |
| 抗射頻電磁場輻射 | 3 級 | |
| 儀表型號 | AMC100-FAK30/FA30，AMC100-FAK48/FA48 | |
| 測量參數 | 30/48單相回路或者10/16三相回路的電壓、電流、頻率、有功功率、無功功率、功率因數、有功電能、無功電能、開關量狀態（FAK具備）、總電流諧波 | |
| 母線電壓 | 額定 | 220VAC |
| 測量范圍 | ±20% | |
| 過載 | 瞬時電壓 2 倍/秒 | |
| 電流回路 | 額定 | 50mA |
| 范圍 | 0.125～60mA | |
| 過載 | 持續 1.2 倍、瞬時 10 倍/秒 | |
| 輸入頻率 | 交流45～65Hz | |
| 測量精度 | 出線 | 電壓/電流/有功功率/有功電能 0.5 級，無功功率/無功電能 1 級 |
| 輔助電源 | 由 AMC100-ZA 供電，單獨使用時DC 12-24V供電 | |
| 環境 | 溫度 | 工作：-15℃～55℃ 貯存：-25℃～70℃ |
| 濕度 | 相對濕度≤93% | |
| 海拔 | ≤2500m | |
| 通訊 | RS485/Modbus-RTU | |
| 安裝方式 | DIN35mm 導軌或底板式安裝 | |
| 防護等級 | IP20 | |
| 安全性 | 絕緣 | 所有端子與外殼導電件之間的絕緣電阻不低于 100MΩ |
| 電磁兼容性 | 抗靜電干擾 | 4 級 |
| 抗射頻電磁場輻射 | 3 級 | |
| 儀表型號 | AMC100-ZD（-P24） | |
| 測量參數 | 電壓、電流、功率、電能、環境溫濕度 | |
| 母線電壓 | 額定 | -48VDC,240VDC,336VDC |
| 測量范圍 | ±20% | |
| 過載 | 瞬時電壓 2 倍/秒 | |
| 電流進線回路 | 額定 | 5V（霍爾傳感器，由 AMC100-ZD 供電±12V） |
| 過載 | 持續 1.2 倍、瞬時 10 倍/秒 | |
| 溫濕度 | 溫度范圍 | -40℃～+99℃ |
| 濕度范圍 | 20%～90% | |
| 測量精度 | 進線 | 電壓/電流 0.5 級，功率/電能 1 級 |
| 溫度 | ±1℃ | |
| 濕度 | ±5% | |
| 輔助電源 | AMC100-ZD：信號取電（≤15W） | |
| AMC100-ZD-P24：DC 12-24V獨立電源供電 | ||
| 環境 |
溫度 | 工作：-15℃～55℃ 貯存：-25℃～70℃ |
| 濕度 | 相對濕度≤93% | |
| 海拔 | ≤2500m | |
| 開關量輸出 | 4 路 3A 250VAC /3A 30VDC | |
| 開關量輸入 | 8 路干節點 | |
| 通訊 | 1路隔離RS485/Modbus-RTU到后臺系統 | |
| 1路RS485/Modbus-RTU到觸摸屏 | ||
| 1路RS485/Modbus-RTU連接下行模塊 | ||
| 可選1路以太網通訊功能 | ||
| 安裝方式 | DIN35mm 導軌或底板式安裝 | |
| 防護等級 | IP20 | |
| 安全性 | 絕緣 | 所有端子與外殼導電件之間的絕緣電阻不低于 100MΩ |
| 電磁兼容性 | 抗靜電干擾 | 4 級 |
| 抗電快速瞬變脈沖群 | 3 級 | |
| 抗浪涌干擾 | 4 級 | |
| 抗射頻電磁場輻射 | 3 級 | |
| 儀表型號 | AMC100-FDK30/FD30，AMC100-FDK48/FD48 | |
| 測量參數 | 30/48回路電壓、電流、功率、電能、開關量狀態（FDK具備） | |
| 母線電壓 | 額定 | -48VDC,240VDC,336VDC |
| 測量范圍 | ±20% | |
| 過載 | 瞬時電壓 2 倍/秒 | |
| 電流回路 | 額定 | 5V（霍爾傳感器，需外部電源供電±12V或±15V） |
| 范圍 | ||
| 過載 | 持續 1.2 倍、瞬時 10 倍/秒 | |
| 測量精度 | 出線 | 電壓/電流 0.5 級，功率/電能 1 級 |
| 輔助電源 | 由 AMC100-ZD 供電；單獨使用時DC 12-24V供電 | |
| 環境 | 溫度 | 工作：-15℃～55℃ 貯存：-25℃～70℃ |
| 濕度 | 相對濕度≤93% | |
| 海拔 | ≤2500m | |
| 通訊 | RS485/Modbus-RTU | |
| 安裝方式 | DIN35mm 導軌或底板式安裝 | |
| 防護等級 | IP20 | |
| 安全性 | 絕緣 | 所有端子與外殼導電件之間的絕緣電阻不低于 100MΩ |
| 電磁兼容性 | 抗靜電干擾 | 4 級 |
| 抗射頻電磁場輻射 | 3 級 | |
| 儀表型號 | AMC100-KA30/KD30 | AMC100-KA48/KD48 | |
| 輔助電源 | 由 AMC100-ZA 供電，單獨使用時DC 12-24V供電 | ||
| 環境 | 溫度 | 工作：-15℃～55℃ 貯存：-25℃～70℃ | |
| 濕度 | 相對濕度≤93% | ||
| 海拔 | ≤2500m | ||
| 開關量輸入 | 30 路濕節點（KA30，母線電壓） | 48 路濕節點（KA48，母線電壓） | |
| 30 路干節點（KD30） | 48 路干節點（KD48） | ||
| 通訊 | RS485/Modbus-RTU | ||
| 安裝方式 | DIN35mm 導軌或底板式安裝 | ||
| 防護等級 | IP20 | ||
| 安全性 | 絕緣 | 所有端子與外殼導電件之間的絕緣電阻不低于 100MΩ | |
| 電磁兼容性 | 抗靜電干擾 | 4 級 | |
| 抗射頻電磁場輻射 | 3 級 | ||
| 儀表型號 | AMC100-FT30 | AMC100-FT48 | |
| 輔助電源 | 由 AMC100-ZA 供電，單獨使用時DC 12-24V供電 | ||
| 環境 | 溫度 | 工作：-15℃～55℃ 貯存：-25℃～70℃ | |
| 濕度 | 相對濕度≤93% | ||
| 海拔 | ≤2500m | ||
| 溫度輸入 | 30 路NTC測溫 | 48 路NTC測溫 | |
| B值4150 R25=50kΩ | B值4150 R25=50kΩ | ||
| 通訊 | RS485/Modbus-RTU | ||
| 安裝方式 | DIN35mm 導軌或底板式安裝 | ||
| 防護等級 | IP20 | ||
| 安全性 | 絕緣 | 所有端子與外殼導電件之間的絕緣電阻不低于 100MΩ | |
| 電磁兼容性 | 抗靜電干擾 | 4 級 | |
| 抗射頻電磁場輻射 | 3 級 | ||
