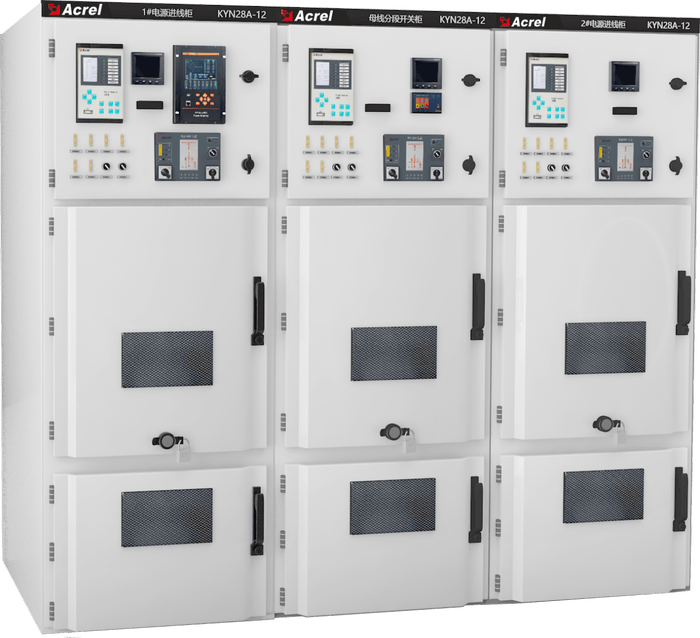

適用于中置柜/手車柜/固定柜/環網柜等多種開關柜；一次動態模擬圖液晶彩屏顯示；高壓帶電顯示及核相；自動溫濕度控制；加熱回路故障告警；分合閘回路完好指示；分合閘回路電壓測量；預分預合閃光指示；多達12點電氣節點無線測溫及告警；人體感應自動照明；智能語音防誤提示；U/I/P/Q/Ep/Eq等全電參數測量；開關柜局放監測；2路4-20mA輸出；1路IRIG-B對時接口；2路RS485及1路以太網通訊接口
| 項目 | 指標 | |
| ASD500 | ||
| 額定輸入 | 接線方式 | 3P3L或3P4L |
| 電壓 | 100V | |
| 電流 | 5A | |
| 頻率 | 50Hz | |
| 準確度 | 電流、電壓 | 0.5級 |
| 有功功率、無功功率 | ||
| 電能 | ||
| 分合閘回路電壓 | 1級 | |
| 環境溫度 | ±1℃ | |
| 相對濕度 | ±3% | |
| 裝置工作電源 | AC 85~265V，DC 100~300V | |
| 功耗 | 輔助電源 | ≤8VA |
| 電壓輸入 | ≤0.5VA | |
| 電流輸入 | ≤1VA | |
| 通訊 | 協議 | MODBUS-RTU、MODBUS-TCP |
| 波特率 | 2400、4800、9600、19200 | |
| 無線測溫 | 測溫范圍 | -50℃~+125℃ |
| 測溫精度 | ±1℃ | |
| 傳感器電池壽命 | ≥5年（25℃） | |
| 傳感器啟動電流 | ≥5A | |
| 環境要求 | 工作溫度 | -10℃~55℃ |
| 相對濕度 | ≤95% | |
| 平均無故障工作時間 | ≥50000小時 | |
| 命名 | 類型 | 尺寸 | 時間 |
| 說明書 | 說明書 | 5MB | 2025.8.21 |
| 選型及報價 | 樣冊 | 1MB | 2025.8 |
| CE | 報告 | 87KB | 2024.11.7 |
| ASD500綁定ATE 200 | 視頻 | 9MB | 2023.2 |
| ASD500綁定ATE400 | 視頻 | 11MB | 2023.2 |
| ASD500關閉帶電語音提示 | 視頻 | 4MB | 2023.2 |
| ASD500手動加熱及狀態查看 | 視頻 | 11MB | 2023.2 |
| ASD500修改DI和指示燈關聯配置 | 視頻 | 6MB | 2023.2 |
| ASD500修改接線方式及變比 | 視頻 | 8MB | 2023.2 |
| ASD500修改通信地址及波特率 | 視頻 | 7MB | 2023.2 |
| ASD500修改溫濕度定值 | 視頻 | 15MB | 2023.2 |
| ASD500以太網通信設置 | 視頻 | 4MB | 2023.2 |
| ASD500中文切換英文以及英文切換中文 | 視頻 | 7MB | 2023.2 |
| ASD串口升級 | 視頻 | 10MB | 2023.2 |
